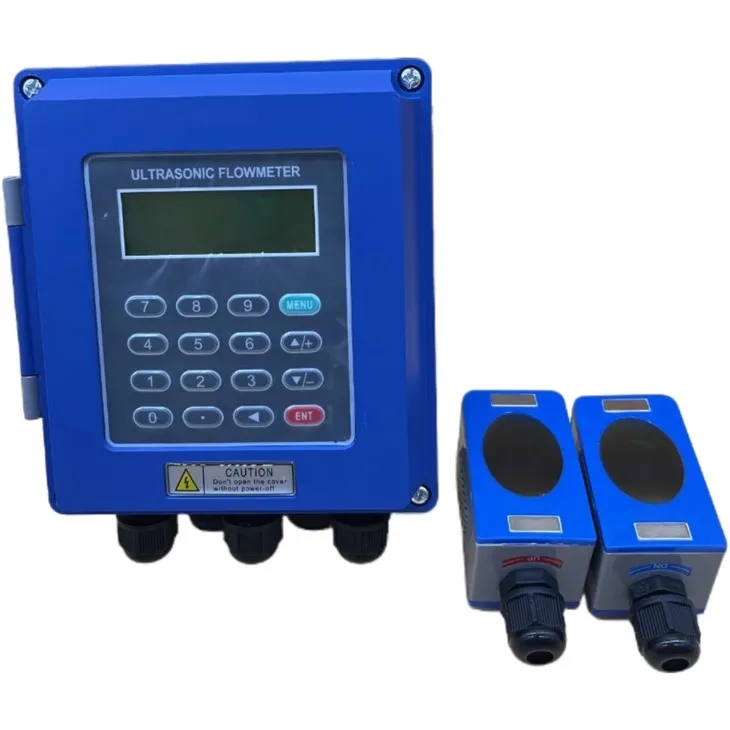

Descrierea produselor
Contoarele de debit cu ultrasunete portabile/portabile (contoare de energie) sunt utilizate pentru a măsura debitul și căldura diferitelor lichide unice și uniforme capabile să conducă unde ultrasonice.
Contoarele de flux cu ultrasunete portabile/portabile adoptă metode de măsurare fără contact, cu un interval mare de măsurare, fără componente mecanice în mișcare și nu sunt afectate de presiunea sistemului și de medii dure. Acestea au fost aplicate cu succes în măsurarea apei, a apei pure, a apei de mare, a canalizării, a lichidelor chimice, a apei de râu, a combustibilului și a altor lichide. Temperatura limită superioară a senzorului standard este de 110 º C. Dacă depășește această temperatură, vă rugăm să contactați producătorul sau furnizorul.
Contoarele de energie cu ultrasunete portabile/portabile sunt utilizate pe scară largă pentru măsurarea consumului de energie în industrii precum refrigerare, încălzire, schimbătoare de căldură, frigidere și cazane.
Principiul de lucru
Când un fascicul cu ultrasunete se propagă într -un lichid, fluxul lichidului va provoca o ușoară schimbare a timpului de propagare, care este proporțională cu viteza de curgere a lichidului. La debitul zero, timpul necesar pentru doi senzori să emită și să primească unde sonore este exact același (singura tehnologie care poate măsura efectiv debitul zero). Când lichidul curge, timpul de transmisie al undelor sonore în direcția din amonte este mai mare decât cel din direcția din aval.
Parametri tehnici
|
Nume proiect |
Flowmetru cu ultrasunete portabile (Contor de energie) |
Fluxul ultrasonic portabil (contor de energie) |
Flowmetru cu ultrasunete cu patru butoane |
|
|
Precizia măsurării |
Debit ± 1%, rata de căldură ± 2% |
±1% |
||
|
Gama de calibru |
15mm ~ 6000mm |
|||
|
Material de conductă |
Oțelul, oțelul inoxidabil, fontă, PVC, cupru, aluminiu și toate celelalte conducte dense au voie să aibă căptușeală. |
|||
|
Mediu de măsurare |
Apă, apă de mare, ape uzate industriale, lichide cu bază acid, alcool, bere, diverse uleiuri și alte lichide unice și uniforme care pot transmite valuri cu ultrasunete |
|||
|
monitor |
2x10 chineză sau 2x20 Simbol de text occidental Simbol LCD cu lumină de fundal, câmp de vizualizare Dimensiune: 85x19mm |
4x8 chineză sau 4x16 Dot Matrix Western Backlit Afișare LCD, câmp de vizualizare Dimensiune: 71x39mm |
2x10 chineză sau 2x20 Simbol de text occidental Simbol LCD cu lumină de fundal, câmp de vizualizare Dimensiune: 61x20mm |
|
|
Tipuri de limbă |
Chineză, engleză, italiană, franceză, portugheză, türkiye, spaniolă |
|||
|
Cheie |
16+2 tastatură tactilă |
4+2 tastatură tactilă Sprijinirea operațiunilor cheie de comenzi rapide |
||
|
Interfață de comunicare |
RS485 |
Rs232 |
RS485 |
|
|
Protocol de comunicare |
Modbus, M-BUS, protocol de extensie Fuji, protocol simplu al contorului de apă, compatibil cu alte protocoale de producător, contorul de flux cu ultrasunete portabile (contor de energie) poate fi echipat opțional cu protocolul HART HART |
|||
|
Intrare semnal de intrare a semnalului |
1 canal de ieșire 4-20 MA 1 OCT Ieșire 1 ieșire releu 3- mod 4-20 mA intrare 2- Modul de măsurare a temperaturii (contor de energie) |
1 OCT Ieșire 2- Modul de măsurare a temperaturii (contor de energie) |
-- |
|
|
Înregistrare de date |
Imprimantă termică Card SD extern cu o capacitate de până la 2G (opțional) |
Construit în memorie de 32Mbit Construit în card SD cu o capacitate de până la 2G (opțional) |
Card SD extern cu o capacitate de până la 2g |
|
|
electric sursă |
Adaptor |
Intrare: AC90 ~ 260V Ieșire: DC15V Putere: 20W |
Intrare: AC90 ~ 260V Ieșire: dc6v Putere: 6W |
|
|
Baterie reîncărcabilă |
Tip: Ni MH Cantitate: 8 secțiuni 1.2V Capacitate: 2000 mAh Timp de încărcare: 8 ore Ore de lucru: peste 20 de ore Încărcarea cu un adaptor de putere permite măsurarea neîntreruptă |
Tip: Ni MH Cantitate: 3 secțiuni 1.2V Capacitate: 2000 mAh Timp de încărcare: 8 ore Ore de lucru: peste 12 ore Încărcarea cu un adaptor de putere permite măsurarea neîntreruptă |
||
|
caracteristică |
Managementul de încărcare inteligentă, indicația statutului de încărcare, anti supraîncărcare și excesul de protecție la descărcare, detectarea bateriei în timp real și reamintirea timpului de lucru rămas |
|||
|
Material de coajă |
45 # Placă de oțel |
Abs ignifug |
||
|
Dimensiuni externe |
225 × 180 × 67mm |
200 × 93 × 33mm |
183 × 92 × 35mm |
|
|
Greutate gazdă |
2,5 kg |
390g |
375g |
|
